W3有线端口VLAN

2022-06-26

一.功能说明

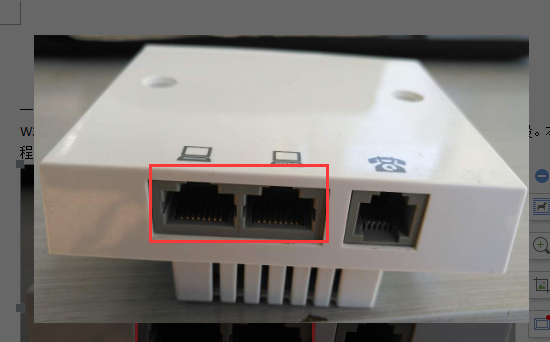

W3有线网口(如下图)的使用,可以接电脑,并且可以设置VLAN,让电脑使用VLAN的地址段。本教程就是来讲述W3端口VLAN的使用方法。


二.如何使用


网络拓扑:

如图所示,W3 Uplink口连接爱快lan口

      端口1连接电脑网口

实现需求:

W3 端口1设置vlan,电脑获取端口1 vlan网段的IP。

路由设置:

1.开启W3的端口VLAN功能 VLAN ID对应VLAN设置的VLAN ID


2.vlan设置中添加端口1的vlan。


3.针对VLAN20设置DHCP


电脑接在端口一上会获取到100网段的地址,

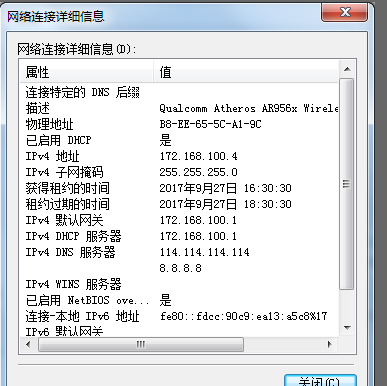

电脑接在端口一上获取到的地址如下:


注意事项:

 1.端口VLAN可以和SSID VLAN同时开启

 2.如路由和W3之间交换机支持VLAN功能,交换机连接路由和W3的口都需要设置成trunk口,允许路由器里面设置的VLAN通过。

 3.W3未设置端口vlan,有线终端接在W3上,获取的是LAN口DHCP分配的IP。(如LAN口未设置DHCP,无法自动获取IP)
